產品特點：

　　1、產品概述

　　SPQ配電綜合測控儀，采用交流取樣技術，是集數據采集、通訊、無功補償、電網參數分析等于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系統的檢測及無功補償控器。

　　2. 測量精度

　　電 壓：±0.5% 有功功率：±1.0%

　　電 流：±0.5% 無功功率：±1.0%

　　功率因數：±1.0% 有功電度：±2.0%

　　頻 率：±0.03Hz 無功電度：±2.0%

　　3. 功能

　　●基本功能

　　取樣物理量為無功功率， 全Y、全Δ、Y+Δ等多種補償方式;

　　當電網某相電壓過壓、欠壓或諧波超限時，依次切除已補償電容器;

　　當電網缺相時快速切除已補償電容器;

　　每次通電，測控儀進行自檢并復位輸出回路，使輸出回路處于斷開狀態;實時顯示電網有關參數，直觀顯示預置參數;

　　●數據采集

　　三相電壓//電流//功率因數;

　　有功功率 // 無功功率;

　　有功電量 //無功電量;

　　頻率 // 諧波電壓//諧波電流;

　　日電壓 //電流大、小值;

　　停電時刻 // 來電時刻;

　　累計停電時間;

　　電壓超上、下限// 缺相時間;

　　諧波分析至13次;

　　數據存儲為2個月;

　　●數據通訊

　　具有RS232/485 通訊接口;方便連接GPRS/CDMA模塊;

　　可采用現場通訊或遠程通訊;

　　可實現定時、實時召喚， 響應預置參數的修改及遠程控制;

　　USB電子盤現場采集(需定制);

　　●數據管理

　　基于Windows 系列操作平臺，使用B/S架構，可在瀏覽器中生成、查看、打印各種報表和數據曲線，該系統已在許多省份供電公司運行。

　　●顯示

　　采用128×64背光液晶顯示器;

　　實時顯示電網有關參數，直觀顯示預置參數。

　　●通訊

　　物理接口：RS232/485;

　　通訊規約： 企標、IEC870-5-101;

　　波特率：1200bps,2400bps,4800bps, 9600bps任選;

型號說明：

SPQ-A-D-12產品型號編碼

安裝尺寸：

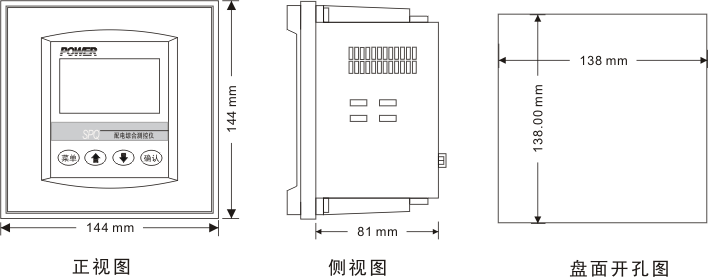

SPQ－A產品安裝尺寸圖

接線圖：

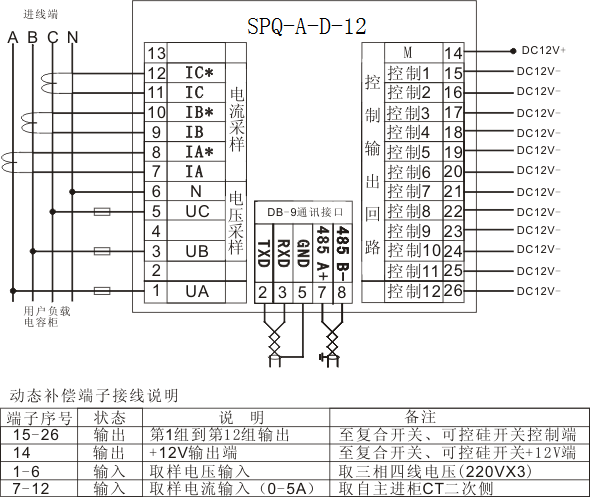

SPQ-A-D-12接線圖

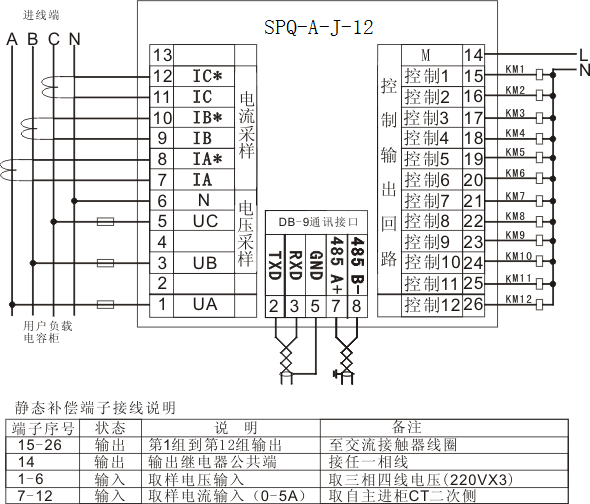

SPQ-A-J-12接線圖

SPQ-A-D-18接線圖

SPQ-A-J-18接線圖

SPQ-A-D-24接線圖

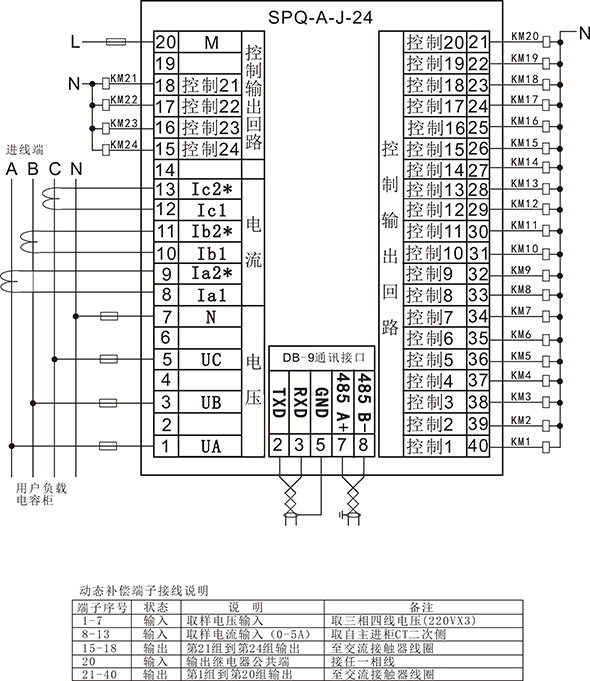

SPQ-A-J-24接線圖
